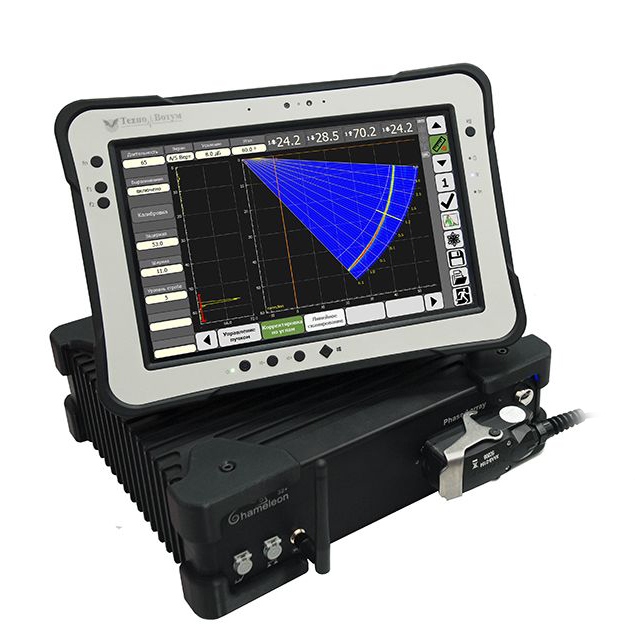

Ультразвуковой дефектоскоп Хамелеон 32+

Ультразвуковой дефектоскоп Хамелеон 32+

Ультразвуковой дефектоскоп на фазированных решетках (ФР) с цифровой фокусировкой сигнала, автоматическим определением координат залегания и размеров дефектов. Применяется для контроля качества металлических и композиционных материалов в нефтегазовой сфере, атомной энергетике, машиностроении, на транспорте и в других отраслях промышленности.

Дефектоскоп оснащен современными IT средствами управления и визуализации с возможностью поддержки стандартного и специализированного периферийного оборудования.

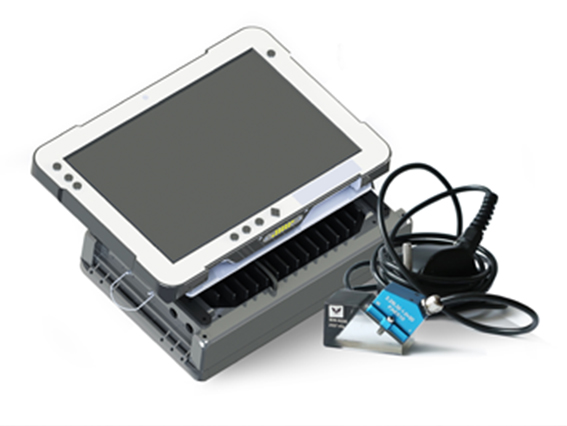

Хамелеон 32+ имеет блочную компоновку аппаратной и экранной части, что существенно расширяет область применения - в качестве портативного устройства (моноблока) или составного модуля промышленной установки.

Функциональные особенности

Ультразвуковой дефектоскоп на фазированных решетках Хамелеон 32+ с помощью ФАР преобразователей, пьезоэлектрических многоэлементных, расширяет возможности ультразвукового контроля, позволяет максимально быстро и информативно проводить контроль с получением изображения дефекта в плоскости санирования.
Хамелеон 32+ имеет адаптивное программное обеспечение, позволяющее быстро менять законы распространения ультразвуковой волны и фокусировки. Программное обеспечение позволяет проводить настройку контроля в полуавтоматическом режиме, имеет функции авторазмер и автопротокол, позволяющие формировать протокол контроля в PDF файл и мгновенно отправлять его в диспетчерский пункт по связи GSM.
Функциональные возможности Хамелеон 32+:

• выявлять дефекты типа несплошности и неоднородности (трещины, поры, расслоения, включения и т.п.);
• измерять координаты залегания и размеры дефектов;
• измерять толщину изделий и определять их коррозионный износ.

Основные технические параметры:

• 32 независимых канала (0,3÷20 Mhz)
• Диапазон углов ввода от 0 до 90°
• Рабочий диапазон усиления до 80 дБ;
• Поддержка разверток: A, B, C, D, L, S
• Геолокация: GPS, ГЛОНАСС
• Интерфейсы: USB, LAN, GSM

Хамелеон 32+ оснащен современными средствами управления и визуализации с возможностью поддержки различного периферийного оборудования (томографические сканеры, флеш-накопители, gps-приемники, средства интернет коммуникаций и др). При подключении сканера  – осуществляет запись пройденного пути (B-scan) с получением координатной развертки. Длительная автономная работа и защищенный корпус рассчитаны на работу в полевых условиях.

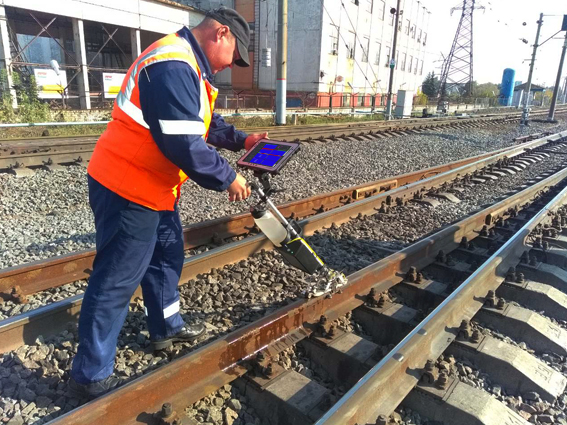

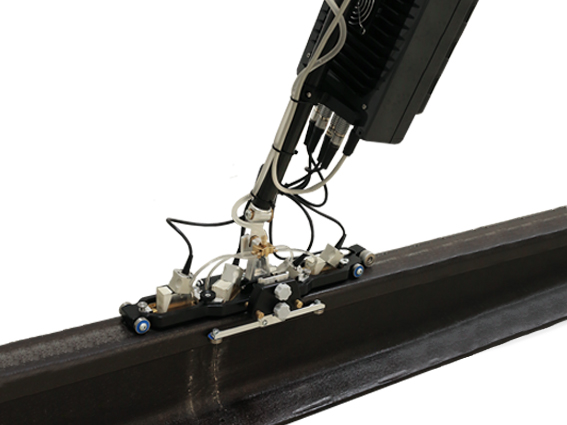

В жд технологиях сплошного контроля рельсов, вторичного контроля отдельных сечений рельсов, а также элементов стрелочных переводов, применяется однониточный дефектоскоп  ХАМЕЛЕОН 32+,(поддержка четырех 16-ти элементных датчиков ФР на 2,5Мц)

Способ перемещения ручной, скорость контроля рельсов 3 км/ч.

Схема прозвучивания и расположения ПЭП.

1 - головка рельса углами ввода: 5070, шейка рельса: 40°--50°, 0;
2,3 - головка рельса углами вода: 5060 с разворотом в рабочую и не рабочую грани на 34°;
4 - головки рельса углами ввода: 505=70°: шейки рельса: 40° 50°.
