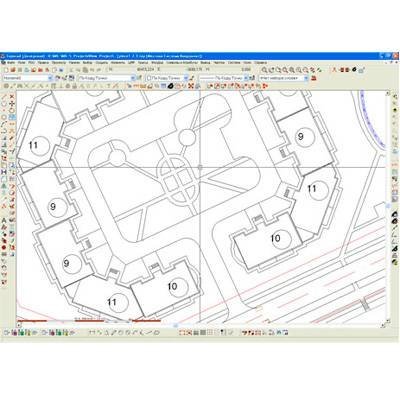

Назначение:
Обмен данными с электронными тахеометрами. Создание чертежей и схем. Построение модели поверхности. Создание топографического плана. Подсчет площадей. Контроль отклонения положения точек от проекта. Подсчет объемов между моделями поверхностей, между поверхностью и плоскостью. Автоматическое сопряжение поверхностей.
Создание описания прохождения осевой линии протяженного объекта (автомобильные дороги, железные дороги, трубопроводы, каналы и др.). Создание описания продольного профиля протяженного объекта. Оформление чертежа профиля. Вывод разреза модели поверхности. Подготовка данных для выноса в натуру осевой линии и со смещением от осевой линии.
Создание проектной модели поверхности коридора протяженного объекта.
Область применения:
Все виды работ, при которых необходим обмен данными с электронным тахеометром. Геодезический контроль строительства. Площадные и полосные изыскания. Сбор и подготовка информации для ГИС систем. Ведение дежурных планов. Землеустройство. Исполнительные съемки.
Подсчет объемов земляных работ при осуществлении геодезического обеспечения строительства.
Маркшейдерское обеспечение добычи полезных ископаемых открытых месторождений. Учет объемов на складах сырья и строительных материалов.
Проектирование и геодезический контроль строительства автодорог и любых протяженных объектов.
Горизонтальная и вертикальная планировка объектов промышленного, гражданского и транспортного строительства.
Основные функции:
- Прием данных из приборов SOKKIA, Leica, Trimble/Geodimeter, Nikon, в том числе с использованием интерфейса RS-232.
- Сохранение данных в форматах приборов и их передача (с целью выноса в натуру) с использованием протокола RS-232
- Обработка съемки, выполненной на известной станции, решение обратной засечки.
- Нестрогое раздельное уравнивание одиночного теодолитного хода, уравнивание одиночного нивелирного хода.
- Сохранение и загрузка данных в текстовом формате, в формате DWG/DXF, LandXML, ESRI shapefiles, MicroStation 2-d (DGN), MapInfo (mif/mid) а также растровые подложки в формате BMP, JPEG, TIFF, чертежи в формате Topocad *.top.
- Обработка полевого кодирования точек с возможностью использования библиотеки условных знаков.
- Работа в полноценном режиме 3D.
- Распределение данных по слоям.
- Построение линий (в том числе сплайн), окружностей, круговых и переходных кривых, точек, полигонов, символов, текстов. Аппроксимация линий отрезками.
- Редактирование построенных элементов.
- Использование функций координатной геометрии.
- Перемещение, вращение, масштабирование, параллельное смещение, зеркальное отражение, ряд дополнительных функций редактирования.
- Промер расстояний, превышений, углов, уклонов.
- Построение размерных линий.
- Просмотр таблицы координат точек "Править как текст".
- Доступна панель фильтров выбора.
- Вычисление площади.
- Расчет отклонения положения точек от проектного значения.
- Расчет среднего из серии измерений.
- Работа с атрибутивной (семантической) информацией, поиск элементов чертежа по значению атрибутов, задание стилей оформления.
- Использование пользовательской системы координат (ПСК).
- Настройка пользовательских панелей инструментов, задание параметров построения условных знаков (привязка к слоям, стилям, атрибутам).
- Построение и редактирование модели поверхности (TIN). Обновление, вырезка, объединение моделей.
- 3D визуализация и редактирование модели поверхности.
- Загрузка и сохранение модели поверхности в форматы DXF/DWG, LandXML.
- Интерполяция высотных отметок элементов чертежа из модели поверхности.
- Автоматизированная интерполяция и отрисовка горизонталей любой высоты сечения рельефа и стиля, их сглаживание. Подписи горизонталей.
- Штриховка откосов.
- Создание и изменение библиотек условных обозначений, в том числе символов (блоков).
- Создание и изменение шаблонов отчетов.
- Преобразование координат на плоскости (по формулам аффинного преобразования и преобразования хельмерта), определение параметров преобразования по совмещенным пунктам.
- Преобразование координат из зоны в зону проекции Гаусса-Крюгера по известным параметрам. Пересчет плоских прямоугольных координат проекции Гаусса-Крюгера, Ламберта, Стереографической в геодезические координаты (B - широта,L - долгота) и обратно по известным параметрам. Пересчет геодезических координат в геоцентрические по известным параметрам. Пересчет геоцентрических координат по формулам Бурша-Вольф(7 параметров), Молоденский-Бадекас(10 параметров).
- Подключение "фоновых" чертежей.
- Подготовка, оформление и печать чертежей. Автоматизированное создание легенды.
- Подготовка шаблонов чертежей.
- Подсчет объема между двумя моделями поверхностей путем построения вертикальных призм.
- Подсчет объема между моделью поверхности и плоскостью путем построения вертикальных призм.
- Вывод отчета по выполненному расчету.
- Оформление результата расчета в виде заливки насыпи и выемки.
- Оформление результата расчета в виде изолиний равных объемов работ.
- Функция автоматического сопряжения контура проектной поверхности с подосновой путем построения откосов.
- Заполнение табличного описания плана трассы.
- Заполнение табличного описания профиля трассы.
- Создание табличного описания плана и профиля трассы по линиям чертежа.
- Интерактивное создание описания плана трассы в чертеже с помощью "редактора трасс".
- Интерактивное создание описания профиля трассы в форме профиля.
- Автоматизированная проверка табличных описаний.
- Прямой и обратный пересчет прямоугольных координат в пикетаж, смещение, превышение относительно плана и профиля трассы.
- Подготовка данных для выноса в натуру осевой линии трассы, а также со смещением от осевой (задается смещение и превышение).
- Оформление формы и сеток профиля.
- Сравнение профилей трасс и разрезов моделей поверхности между собой.
- Загрузка и Сохранение описания плана и профиля трассы в форматы LandXML, DRD, Geosecma, SBG, Novapoint, ALC, текстовый.
- Ряд специализированных железнодорожных функций.
- Создание шаблонов поперечного сечения линейного объекта.
- Построение проектной 3D модели с использованием плана трассы, профиля трассы, шаблона поперечного сечения трассы, модели подосновы, описания поперечных уклонов.
- Использование дополнительных ("боковых") линий чертежа для управления процессом построения проектной модели.
- Представление проектной модели в виде набора поперечных сечений, сопряженных с моделью подосновы.
- Представление проектной модели в форме модели поверхности TIN.
- Построение проектной модели в виде пространственных полилиний в файле чертежа плана.
- Формирование файла данных проекта для передачи в различные электронные приборы и системы автоматизированного управления строительной техникой.
- Вывод отчетов с результатами расчетов с возможность редактирования шаблонов.
Исходные данные:
Данные в форматах приборов SOKKIA, Leica, Trimble/Geodimeter, NIKON, формат LandXML, текстовые файлы, файлы в формате DWG/DXF, LandXML, ESRI shapefiles, MicroStation 2-d (DGN), MapInfo (mif/mid) а также растровые подложки в формате BMP, JPEG, TIFF, чертежи в формате Topocad *.top. Данные плана и профиля трассы в форматах LandXML, DRD, Geosecma, SBG, Novapoint, ALC.
Формат хранения данных:
Сохранение данных результатов измерений в собственном формате SUR, графических данных в собственном формате TOP, модель поверхности в собственном формате TOP и/или DTM.
Результат:
Файлы формата DWG/DXF, LandXML, ESRI shapefiles, MicroStation 2-d (DGN), MapInfo (mif/mid), чертежи в формате Topocad *.top, текстовые файлы, файлы форматов приборов SOKKIA, Leica, Trimble/Geodimeter, Nikon. Данные плана и профиля трассы в форматах LandXML, DRD, Geosecma, SBG, Novapoint, ALC. Отчеты с возможность конвертации в обменные форматы.
