Система сбора данных Fluke 2680A-PAI

Система сбора данных Fluke 2680A-PAI

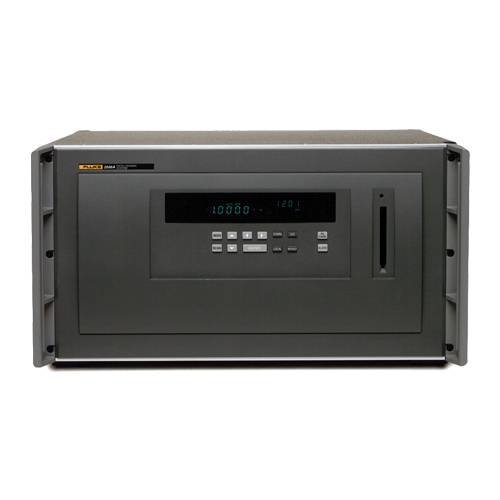

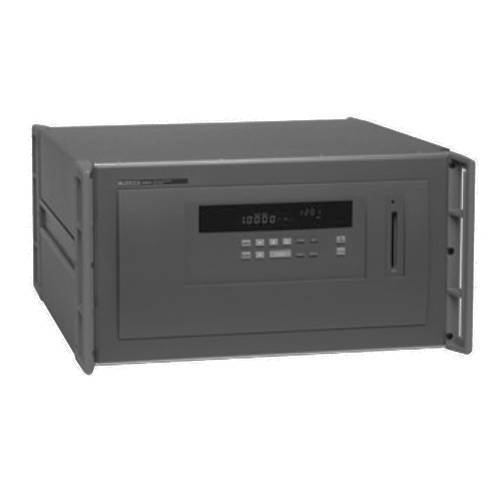

Система сбора данных Fluke 2680A-PAI - 20-канальный модуль повышенного класса точности, предназначенный для использования с базовыми блоками серии 268xA. Оборудование используется для измерения постоянного и переменного напряжения, силы тока, частоты, сопротивления и температуры с помощью подключаемых датчиков.

Улучшенная изоляция каналов позволяет применять комплексы cистем сбора данных для контроля технологических процессов в ходе производства фармацевтической, полупроводниковой, оптической и другой прецизионной продукции, на атомных электростанциях и т.п.

Принцип действия

Модуль Fluke 2680A-PAI выполняет измерение контролируемых параметров с помощью внутреннего многотактного АЦП на основе ПЛИС, который последовательно подключается к аналоговым входам в соответствии с заданной программой. Управление осуществляется микропроцессором Motorola 68302, формирующим импульсы привода и сброса коммутационных элементов. Выбор каналов и двух- или четырехканального режима измерений производится набором из 24 герконовых реле, которые сведены в две группы и образуют древовидную структуру, за счет чего минимизируется механический износ отдельных элементов Fluke 2680A-PAI.

Масштабируемость

Базовый блок Fluke 2680A оснащен шестью слотами, пять из которых рассчитаны на подключение модулей PAI и/или FAI, а шестой может использоваться для установки как цифрового, так и аналоговых блоков. Это дает возможность задействовать от 20 до 120 измерительных линий, а при объединении нескольких блоков в единую систему – контролировать параметры по 2000 и более каналам. Порядок установки модулей в слоты не влияет на метрологические свойства оборудования.

Преимущества Fluke 2680A-PAI

• Поддержка широкого перечня стандартных внешних датчиков, с возможностью ввода индивидуальных характеристик для выполнения измерений с помощью преобразователей других типов.
• Улучшенная точность, по сравнению с модулями FAI, за счет использования АЦП с более высокой разрядностью.
• Возможность контроля напряжений повышенного номинала – линии с 1 по 11 выдерживают до 300 В, а остальные каналы – до 150 В.
• Стандартный разъем 2680A-180, который также можно использовать с другими регистрирующими приборами данного бренда, обеспечивает простоту подключения-отключения измерительных линий и датчиков к системе сбора данных.
