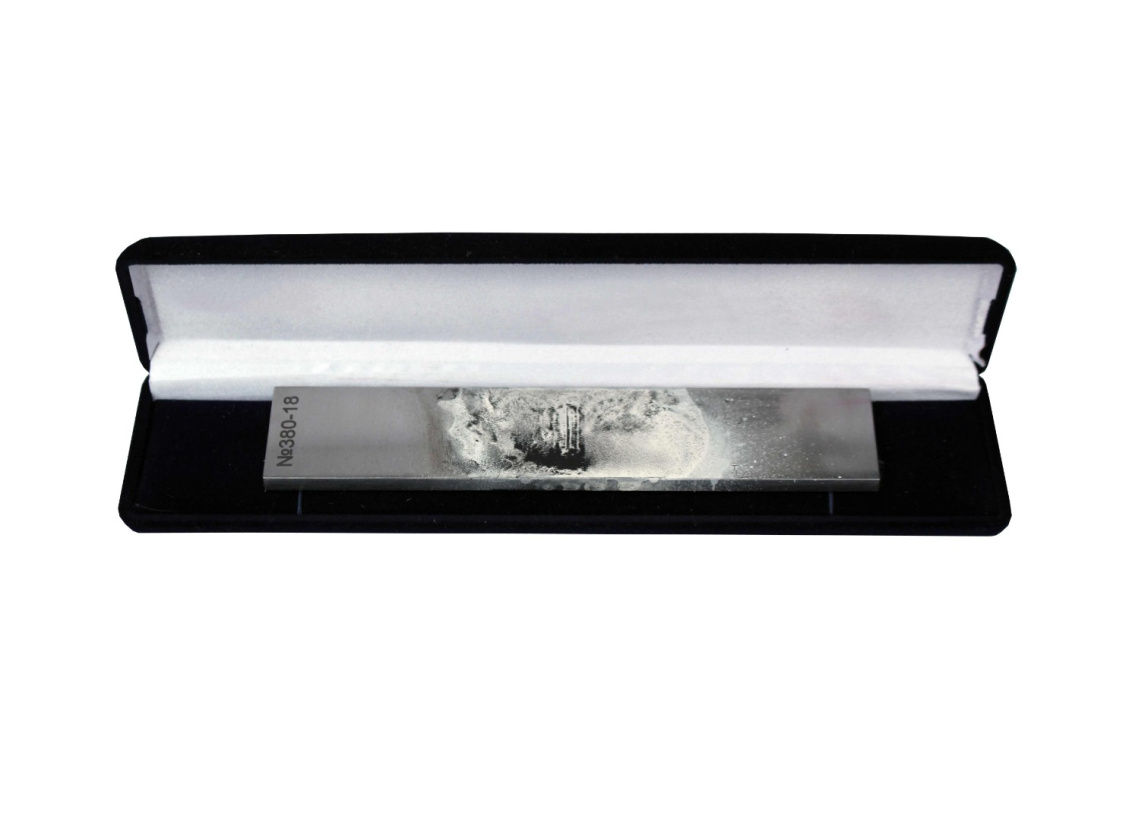

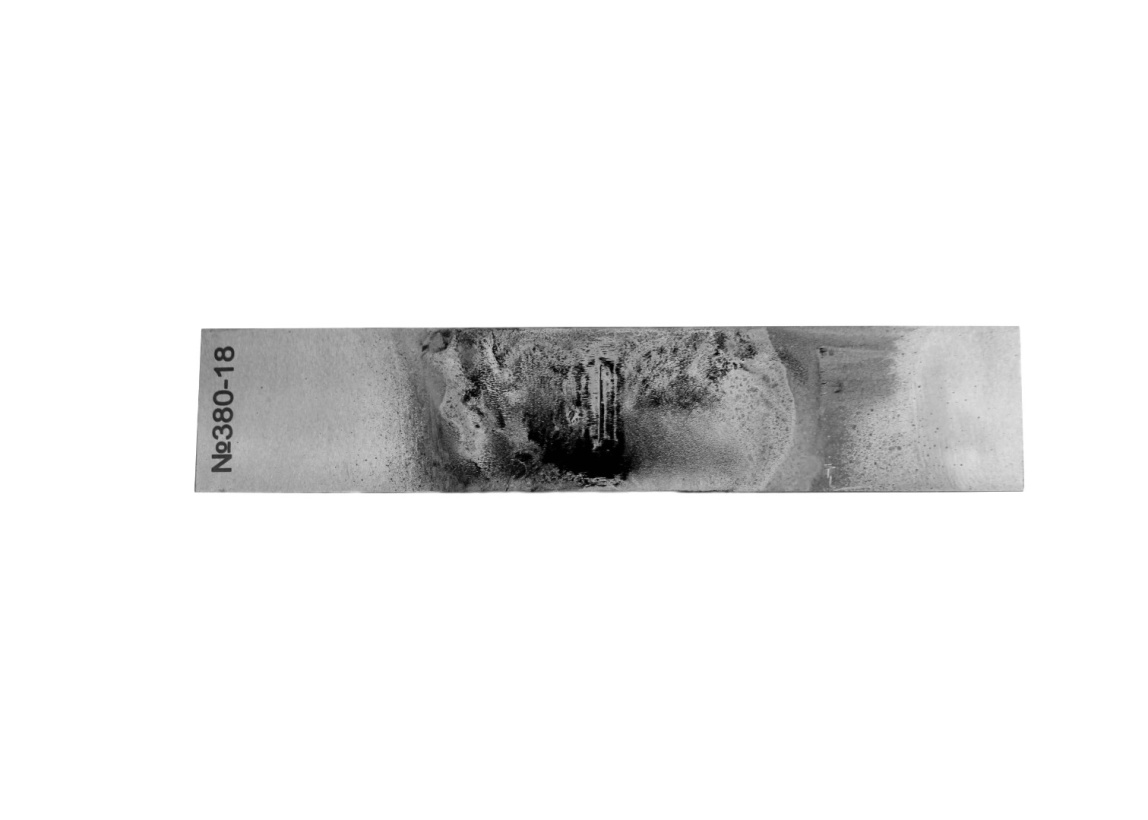

Контрольный образец с искусственным дефектом типа "трещина"
Контрольный образец с искусственным дефектом типа "трещина"
Контрольные образцы для МПД предназначены для определения качества магнитной суспензии, а также режимов намагничивания и технологии контроля по соответствующему уровню чувствительности.
|
Уровень чувствительности |
Минимальная ширина дефекта, мкм |
Протяженность дефекта не менее, мм
|
|
А |
2,0 | 0,5 |
|
Б |
10,0 | |
|
В |
25,0 |
Контрольные (эталонные) образцы для МПД соответствуют требованиям:
- ГОСТ 21105-87 - Контроль неразрушающий. Магнитопорошковый метод
- ПНАЭ Г-7-015-89 - Сварные соединения и наплавки. Правила контроля
Каждый эталонный образец снабжен метрологическим свидетельством, а также паспортом с фотографией трещины и описанием её параметров.В комплект поставки входит рабочий, контрольный и экспертный образцы. Ресурс использования образца при соблюдении условий очистки и хранения неограничен. Контрольный образец входит в перечень обязательного оборудования для аттестации лаборатории НК по магнитному методу.
Технические характеристики
- Размер образца, мм - 100х30
- Толщина образца, мм - 4 - 5
- Материал сталь, мм 40Х13
- Шероховатость контролируемой поверхности Rz40
После проведения контроля образцы должны быть очищены и просушены. Очистка производится выдержкой в ацетоне в течении 1,5-2 часов. Образец должен храниться в отдельной коробке в сухом помещении.
Контрольный образец с искусственным дефектом типа "трещина"
