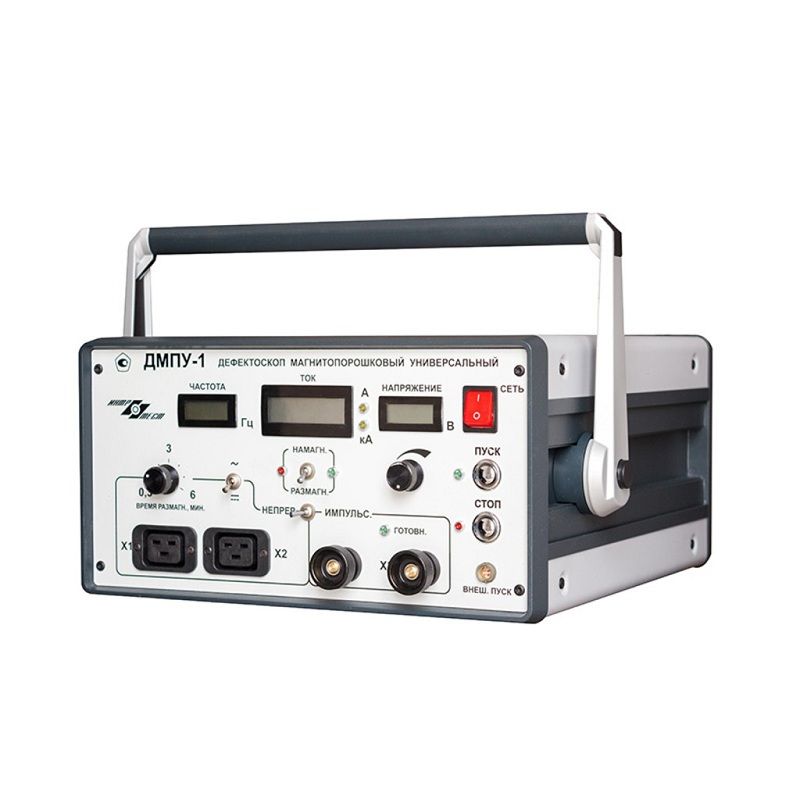

ДМПУ-1 дефектоскоп магнитопорошковый универсальный

• Большая амплитуда и длительность импульсов тока
• Оптимальная двухкатушечная схема намагничивания изделий диаметром до 125 мм
• Все режимы намагничивания и размагничивания
• Возможность работы от источников постоянного тока  с сохранением всех режимов работы
• Большая полезная мощность при малом весе дефектоскопа


ДЕФЕКТОСКОП ОБЕСПЕЧИВАЕТ ПРИ ПИТАНИИ ОТ СЕТИ 220В, 50ГЦ:

• В режиме постоянного тока:
  максимальную силу тока в паре катушек К-130, А, не менее — 18
• В режиме переменного тока:
  амплитудное значение силы тока в паре катушек К-130, А, не менее — 22
• В импульсном режиме (при нагрузке в виде свободно вывешенного кабеля, с сопротивлением не более 4мОм)
  — пиковое значение силы тока в импульсе, кА, не менее — 1.9
  — длительность импульса по полуширине, мсек, не менее — 2.5
• Дефектоскоп обеспечивает размагничивание:
  — в импульсном режиме — последовательностью чередующихся импульсов тока противоположных направлений, убывающих по амплитуде- в режиме низкочастотного размагничивания
  — последовательным переключением полярности тока с убыванием амплитуды тока. Полное количество периодов тока обеих полярностей — 128.
• При питании от источника постоянного тока напряжением 27В и выше дефектоскоп обеспечивает все характеристики, указанные в п.1. При снижении напряжения питания источника постоянного тока до 22В, характеристики п.1 могут снижаться пропорционально снижению питающего напряжения относительно уровня 27В.

ПОГРЕШНОСТЬ ИЗМЕРИТЕЛЕЙ НАПРЯЖЕНИЯ, ТОКА И ЧАСТОТЫ, РАЗМЕЩЕННЫХ НА ПЕРЕДНЕЙ ПАНЕЛИ ДЕФЕКТОСКОПА СООТВЕТСТВУЕТ

• Предел допускаемого значения абсолютной погрешности измерителя силы тока намагничивающих устройств:
  — в импульсном режиме:
  для пикового значения импульса тока, кА, не более —  ±(0.02+0.1*I)
  где I — измеряемая величина в диапазоне 0.4џ2.5кА
  — в непрерывном режиме:
  для силы постоянного тока или амплитудного значения силы переменного тока, А, не более — ±(0.2+0.05*I),
  где I — измеряемая величина в диапазоне 0.5џ30А
• Измеритель частоты переменного тока по погрешности не нормируется, его показания являются факультативными, проверяются производителем в диапазоне от 10 до 80 Гц. Измеритель частоты работоспособен при амплитуде силе тока в намагничивающем устройстве не менее 1.0 А.
• Измеритель напряжения питания намагничивающих устройств по погрешности не нормируется, его показания являются факультативными, проверяются производителем.

ТОК, ПОТРЕБЛЯЕМЫЙ ДЕФЕКТОСКОПОМ, ПРИ МАКСИМАЛЬНЫХ РЕЖИМАХ РАБОТЫ КАТУШЕК К-130 НЕ ПРЕВЫШАЕТ:

• при питании от сети 220В, 50Гц (действующее значение), А не более — 4.5
• при питании от источника постоянного тока напряжением 27В, А, не более — 30

ХАРАКТЕРИСТИКИ КАТУШЕК К-130 ДЛЯ МАГНИТОПОРОШКОВОГО ДЕФЕКТОСКОПА ДМПУ-1:

• Внутренний диаметр катушки, мм — 130±3
• Длина катушки, мм — 50±3
• Масса одной катушки, кг, не более — 5.6
• Постоянная одной катушки, (А/см)/А — 32±3

• Габаритные размеры электронного блока, мм, не более — 200х370х450
• Масса электронного блока, кг, не более — 1
• Средняя наработка на отказ, ч, не менее — 5000
• Среднее время восстановления работоспособного состояния, мин, не более — 60
• Установленный срок службы до списания, лет, не менее — 8

Рекомендуемый комплект поставки магнитопорошкового дефектоскопа ДМПУ-1:

* В рекомендуемый комплект включены катушки К-130 и намагничивающий кабель, для поверки дефектоскопа. По методике МП 36-261-2009 полная поверка для всех режимов производится с использованием этих намагничивающих устройств. По необходимости комплект может быть изменен. Если планируется использование дефектоскопа ДМПУ-1 только в импульсном режиме работы, катушки К-130 могут быть исключены из списка поставки. При этом поверка дефектоскопа будет производиться в усеченном варианте, исключительно для импульсного режима работы.

По необходимости расширения поставки, дополнительно к рекомендуемому варианту могут быть поставлены: электромагнит ИНТРОТЕСТ ЭМ-02, дополнительные электроконтакты, магнитные контакты, кабели нагрузочные, удлинительные гибкие по заказанным размерам, измеритель напряженности поля ИМАГ-400Ц и иные принадлежности.
