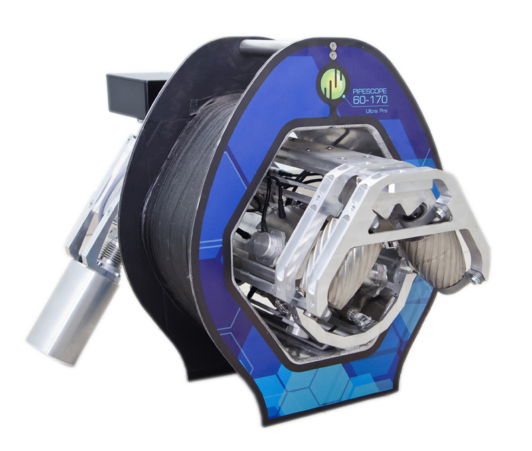

PipeScope 60–170 портативная система экспресс-диагностики бурильных труб

PipeScope 60–170 портативная система экспресс-диагностики бурильных труб

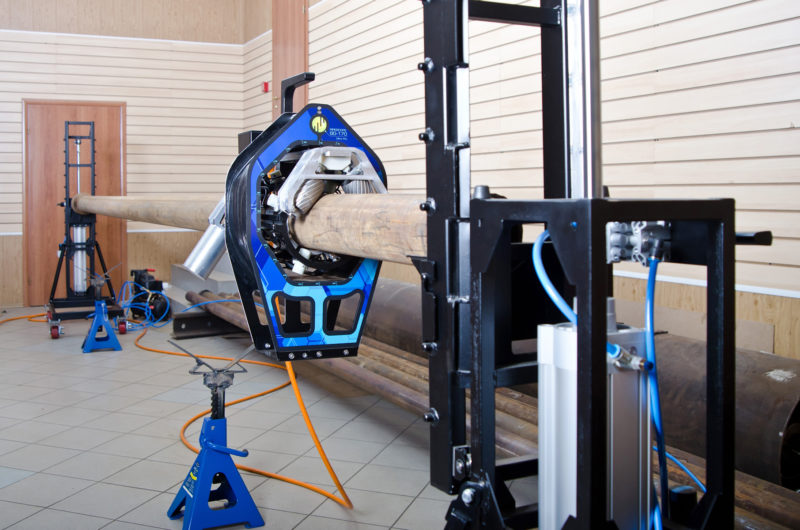

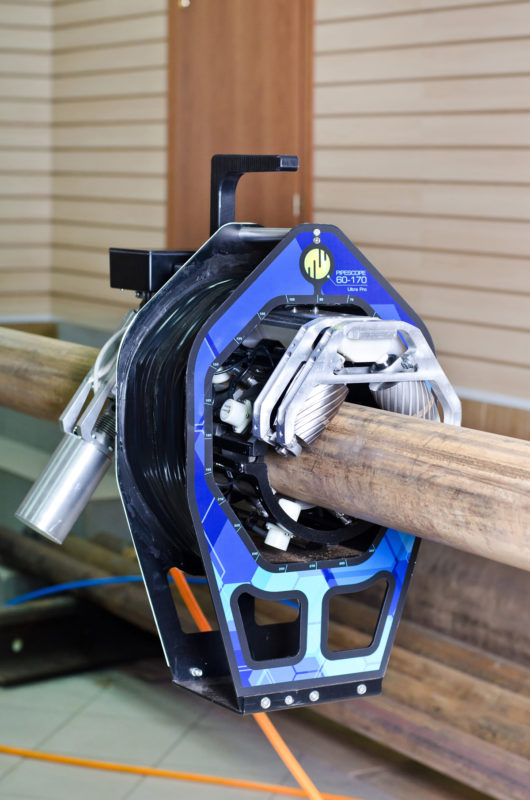

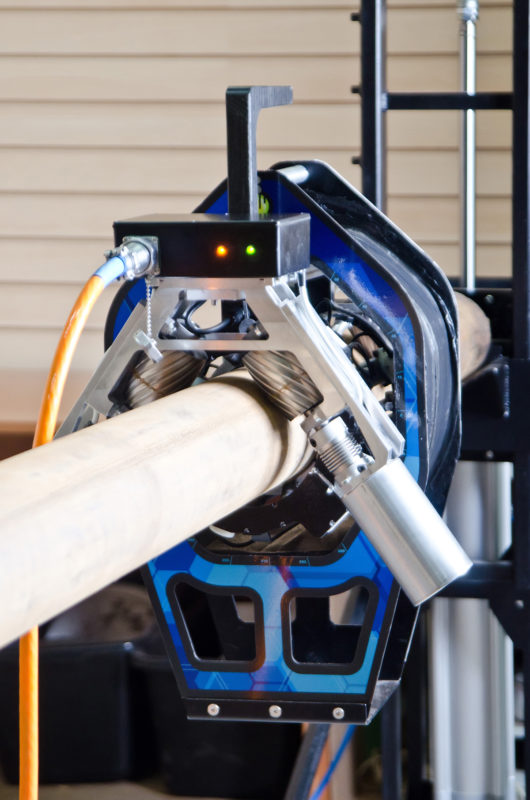

Система диагностики бурильных труб PipeScope 60 -170 предназначена для проведения электромагнитного экспресс контроля (EMI) по выявлению поперечных дефектов стенки бурильной трубы, выявлению дефектов, связанных с изменением толщины стенки трубы (внутренней и внешней общей коррозии), а также выявлению сквозных дефектов. Контроль соответствует стандарту DS1. Установка является портативной и предназначена для проведения скоростного контроля бурильных труб в полевых условиях.

Дополнительно, система PipeScope 60-170 позволяет производить измерение диаметра и овальности бурильных труб, причём одновременно с электромагнитным контролем. Также имеется возможность использования катушки намагничивания для проведения магнитопорошкового контроля тела трубы, высаженных концов и резьб.

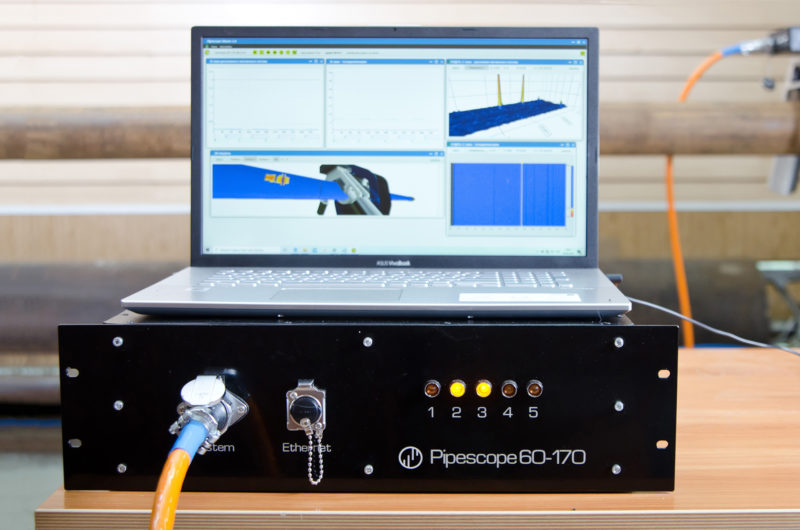

Программное обеспечение PipeScope Viewer отображает анимированную 3д модель трубы с дефектами. Визуализация С-сканов позволяет определить точное положение дефектов с угловыми и линейными координатами.
Настройки программы позволяют менять многочисленные параметры проведения контроля, выбирать критерии по которым будет происходить отбраковка труб, выбирать информацию, которая будет отображаться в автоматически формируемых отчётах.

Программное обеспечение Pipescope viewer позволяет отображать C-сканы как при помощи цветовых градиентов, так и в виде 3х мерных поверхностей. Установка Pipescope 60 — 170 обладает функцией остановки над дефектами. А также позволяет производить размагничивание бурильных труб, как в процессе выполнения диагностики так и независимо от процесса проведения диагностики.
