Настройка входит в стоимость

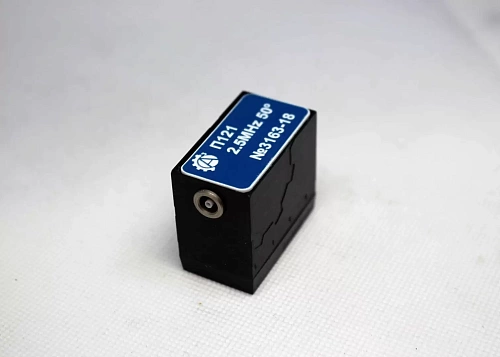

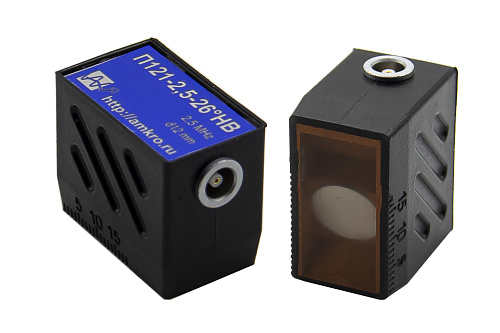

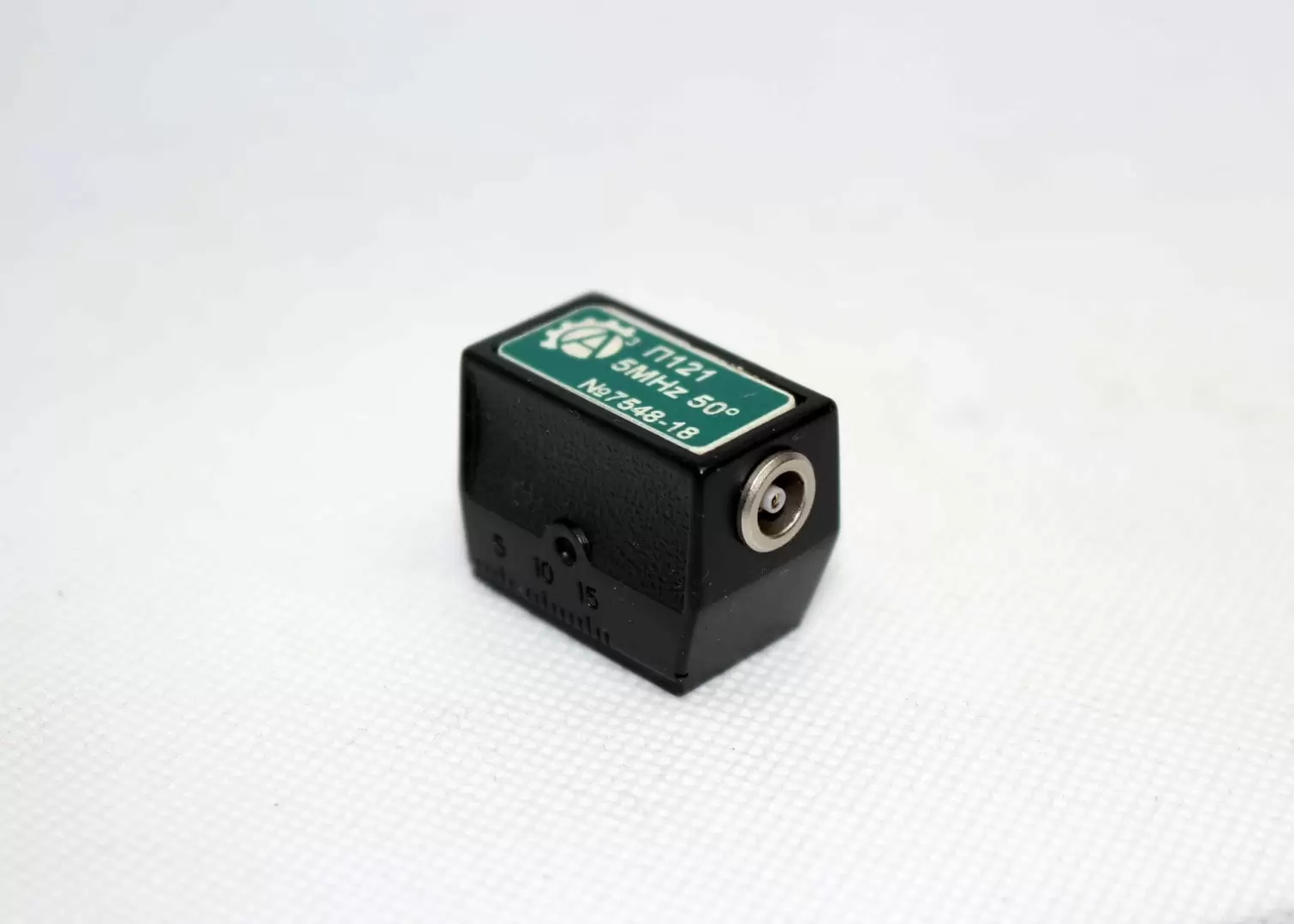

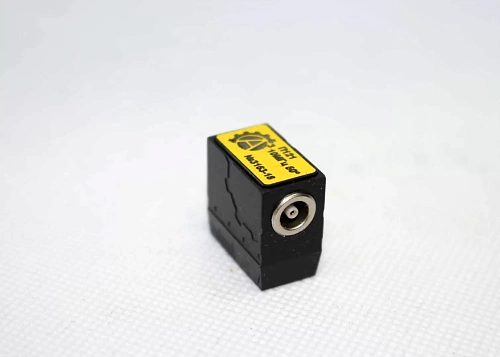

Наклонные совмещенные преобразователи с углом ввода от 40 до 75 градусов предназначены для контроля сварных и паяных соединений, элементов металлических конструкций, трубопроводов и других изделий продольными, поперечными и поверхностными волнами. Призмы преобразователей могут быть изготовлены как из оргстекла так и из износостойкого полимера. Конструкция ПЭП всех серий допускает притирку для контроля стыков и гибов диаметром от 12 мм и более. Все преобразователи имеют корпус из износостойкого пластика или алюминия и разъем Lemo 00. Выпускаются в соответствии с ТУ 427610-002-4407661-2016 "Ультразвуковые пьезо-электрические преобразователи. Общие технические требования."
Серия d6 Дефектоскопия сварных швов и изделий малой толщины (4 … 12 мм):
|
Тип ПЭП |
Размер пьезоэлемента |
Рабочая частота, МГц ±10% |
Угол ввода, ±1,5º |
Стрела, ±1 мм |
Размер рабочей поверхности |
Габаритные размеры |
|
П121-5-40-d6 |
Ø6мм |
5 |
40 |
6 |
24х14 |
28х20х16 |
|
П121-5-45-d6 |
45 |
6 |
||||
|
П121-5-50-d6 |
50 |
7 |
||||
|
П121-5-60-d6 |
60 |
7 |
||||
|
П121-5-65-d6 |
65 |
8 |
||||
|
П121-5-70-d6 |
70 |
8 |
||||
|
П121-5-72-d6 |
72 |
9 |
||||
|
П121-5-75-d6 |
75 |
9 |
||||
|
П121-10-65-d6 |
10 |
65 |
8 |
|||
|
П121-10-70-d6 |
70 |
8 |
||||
|
П121-10-75-d6 |
75 |
9 |
Серия S55 Дефектоскопия сварных швов и изделий малой толщины (4 … 12 мм):
|
Тип ПЭП |
Размер пьезоэлемента |
Рабочая частота, МГц ±10% |
Угол ввода, ±1,5º |
Стрела, ±1 мм |
Размер рабочей поверхности |
Габаритные размеры |
|
П121-5-40-S55 |
Прямоугольный 5х5 мм |
5 |
40 |
5 |
24х14 для исполнения 1 и 19х10 для исполнения 2 |
28х20х16 для исполнения 1 и 20х11х20 для исполнения 2 |
|
П121-5-45-S55 |
45 |
5 |
||||
|
П121-5-50-S55 |
50 |
6 |
||||
|
П121-5-60-S55 |
60 |
6 |
||||
|
П121-5-65-S55 |
65 |
7 |
||||
|
П121-5-70-S55 |
70 |
7 |
||||
|
П121-5-72-S55 |
72 |
8 |
||||
|
П121-5-75-S55 |
75 |
8 |
||||
|
П121-10-65-S55 |
10 |
65 |
7 |
|||
|
П121-10-70-S55 |
70 |
7 |
||||
|
П121-10-75-S55 |
75 |
8 |
Серия d10 Дефектоскопия сварных швов небольшой толщины (12 … 40 мм):
|
Тип ПЭП |
Размер пьезоэлемента |
Рабочая частота, МГц ±10% |
Угол ввода, ±1,5º |
Стрела, ±1 мм |
Размер рабочей поверхности |
Габаритные размеры |
|
П121-2,5-40-d10 |
Ø10мм |
2,5 |
40 |
7 |
24х14 |
28х20х16 |
|
П121-2,5-45-d10 |
45 |
8 |
||||
|
П121-2,5-50-d10 |
50 |
8 |
||||
|
П121-2,5-60-d10 |
60 |
9 |
||||
|
П121-2,5-65-d10 |
65 |
9 |
||||
|
П121-2,5-70-d10 |
70 |
10 |
||||
|
П121-5-40-d10 |
5 |
40 |
7 |
|||
|
П121-5-45-d10 |
45 |
8 |
||||
|
П121-5-50-d10 |
50 |
8 |
||||
|
П121-5-60-d10 |
60 |
9 |
||||
|
П121-5-65-d10 |
65 |
9 |
||||
|
П121-5-70-d10 |
70 |
10 |
Серия d12 Дефектоскопия сварных швов и изделий большой толщины (40 … 80 мм):
|
Тип ПЭП |
Размер пьезоэлемента |
Рабочая частота, МГц ±10% |
Угол ввода, ±1,5º |
Стрела, ±1 мм |
Размер рабочей поверхности |
Габаритные размеры |
|
П121-2,5-40-d12 |
Ø12 мм |
2,5 |
40 |
9 |
21х37 |
34х21х34 |
|
П121-2,5-45-d12 |
45 |
9 |
||||
|
П121-2,5-50-d12 |
50 |
9 |
||||
|
П121-2,5-60-d12 |
60 |
10 |
||||
|
П121-2,5-65-d12 |
65 |
12 |
||||
|
П121-2,5-70-d12 |
70 |
14 |
||||
|
П121-2,5-90-d12 |
90 |
- |
||||
|
П121-5-40-d12 |
5 |
40 |
9 |
|||
|
П121-5-45-d12 |
45 |
9 |
||||
|
П121-5-50-d12 |
50 |
9 |
||||
|
П121-5-60-d12 |
60 |
10 |
||||
|
П121-5-65-d12 |
65 |
12 |
||||
|
П121-5-70-d12 |
70 |
14 |
Серия 810 Дефектоскопия сварных швов и изделий небольшой толщины (12 … 40 мм):
|
Тип ПЭП |
Размер пьезоэлемента |
Рабочая частота, МГц ±10% |
Угол ввода, ±1,5º |
Стрела, ±1 мм |
Размер рабочей поверхности |
Габаритные размеры |
|
П121-1,8-40-810 |
Прямоугольный 8х10 мм |
1,8 |
40 |
7 |
24х14 |
28х20х16 |
|
П121-1,8-45-810 |
45 |
8 |
||||
|
П121-1,8-50-810 |
50 |
8 |
||||
|
П121-1,8-60-810 |
60 |
9 |
||||
|
П121-1,8-65-810 |
65 |
9 |
||||
|
П121-1,8-70-810 |
70 |
10 |
||||
|
П121-2,5-40-810 |
2,5 |
40 |
7 |
|||
|
П121-2,5-45-810 |
45 |
8 |
||||
|
П121-2,5-50-810 |
50 |
8 |
||||
|
П121-2,5-60-810 |
60 |
9 |
||||
|
П121-2,5-65-810 |
65 |
9 |
||||
|
П121-2,5-70-810 |
70 |
10 |
||||
|
П121-5-40-810 |
5 |
40 |
7 |
|||
|
П121-5-45-810 |
45 |
8 |
||||
|
П121-5-50-810 |
50 |
8 |
||||
|
П121-5-60-810 |
60 |
9 |
||||
|
П121-5-65-810 |
65 |
9 |
||||
|
П121-5-70-810 |
70 |
10 |
||||
|
П121-5-75-810 |
75 |
11 |
Каждый преобразователь снабжен паспортом, в котором приведены его метрологические и акустические характеристики.
Гарантийный срок эксплуатации: 1 год.
Комплект поставки: Паспорт, сертификат о калибровке, упаковка.
