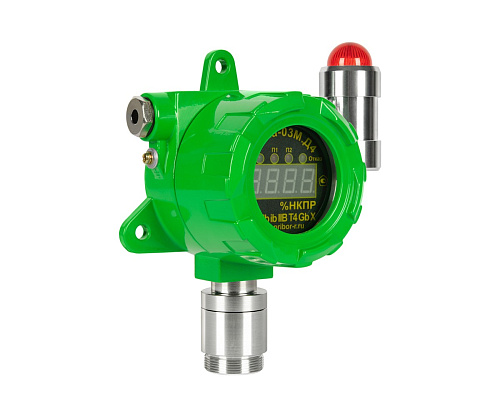

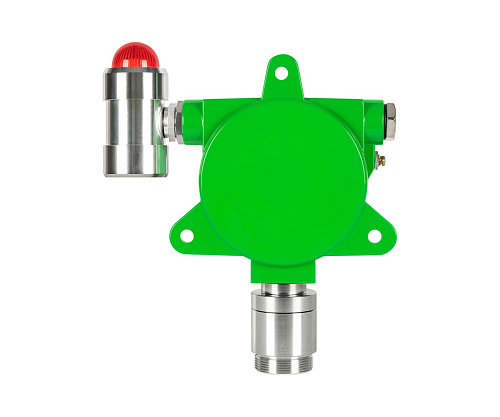

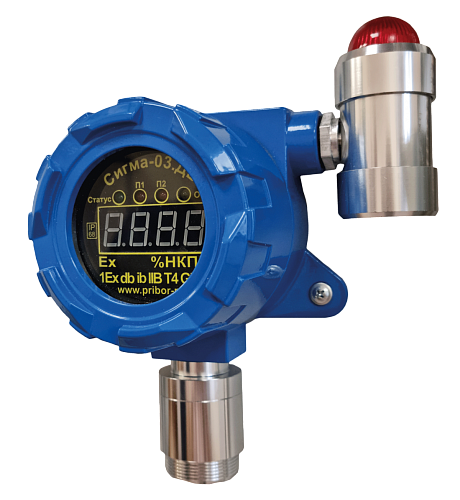

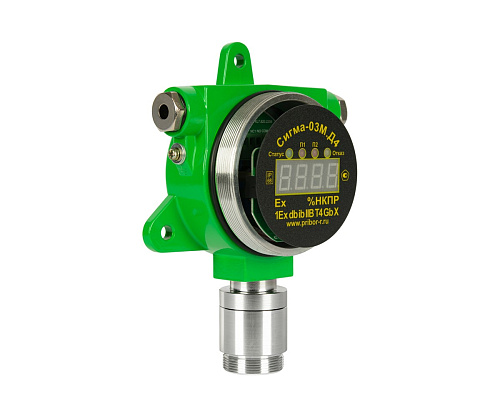

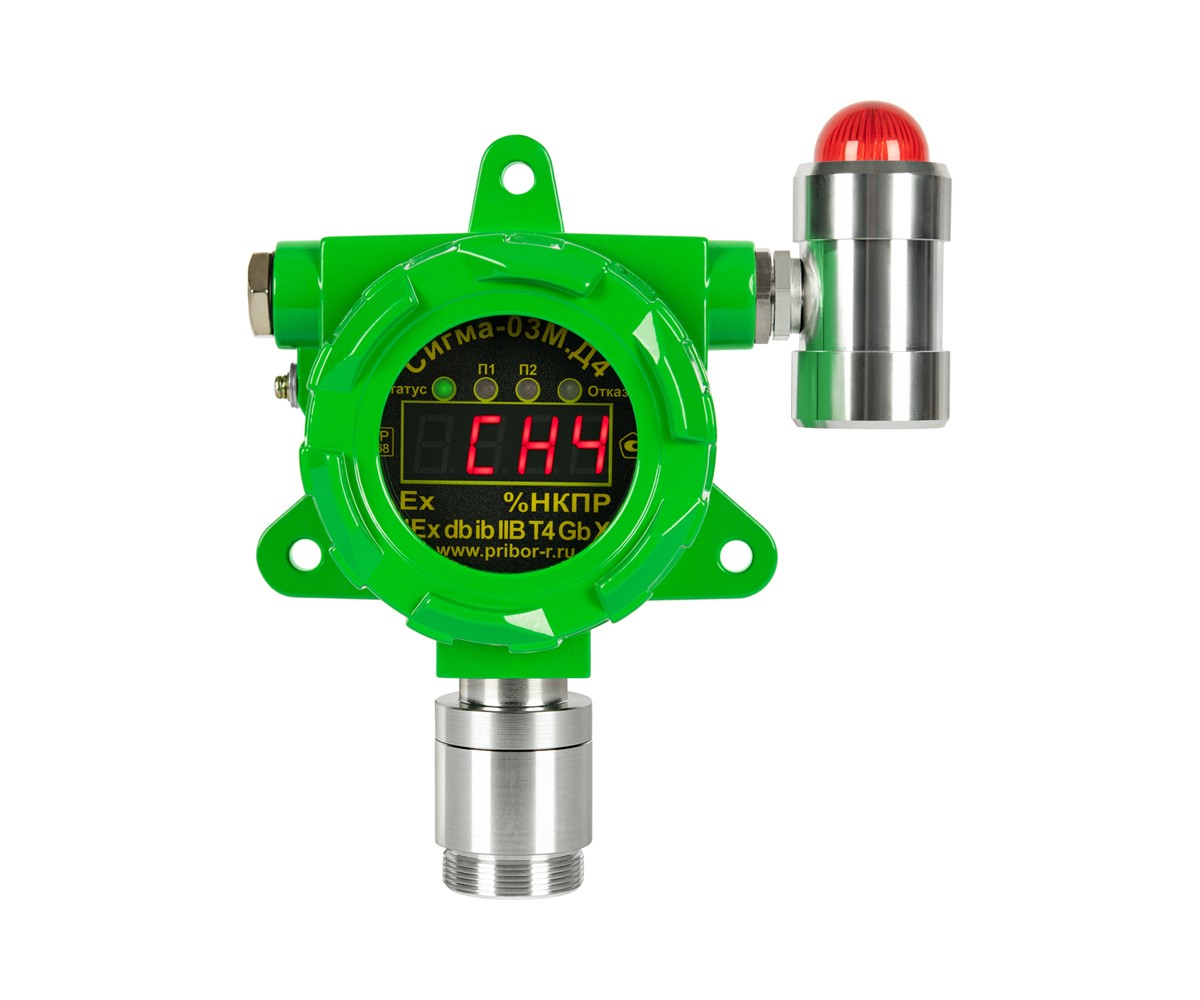

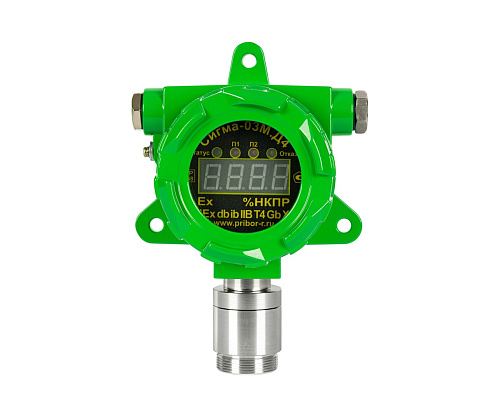

Датчик СИГМА-03М.Д4

№ п/п

Взрывоопасный пар

1

1,2-диметилбензол (о-ксилол) (о- C₈H₁₀)

2

1,4-диметилбензол (п-ксилол) (p-C₈H₁₀)

3

1-октен (С₈Н₁₆)

4

2-бутанон (метилэтилкетон) (С₄Н₈О)

5

2-метил-2-пропанол (трет-бутанол) (tert-C₄H₉OH)

6

2-метилбутан (изопентан) (i-C₅H₁₂)

7

2-метокси- 2-метилпропан (метилтретбутиловый эфир) (tert-C₅H₁₂O)

8

Акрилонитрил (C₃H₃N)

9

Ацетилен (С₂Н₂)

10

Ацетон (СзН₆O)

11

Ацетонитрил (C₂H₃N)

12

Бензин автомобильный

13

Бензол (С₆Н₆)

14

Бутан (С₄Н₁₀)

15

Бутанол-1 (C₄H₉OH)

16

Бутен (Бутилен) (С₄Н₈)

17

Бутилацетат (C₆H₁₂O₂)

18

Винилацетат (C₄H₆O₂)

19

Винилхлорид (С₂Н₃С1)

20

Водород H₂

21

Гексан (С₆Н₁₄)

22

Гексен (C₆H_l2)

23

Гептан С₇Н₁₆

24

Дивинил (С₄Н₆)

25

Дизельное топливо

26

Диметилдисульфид

27

Диметиловый эфир (C₂H₆O)

28

Диметилсульфид (C₂H₆S)

29

Дихлорэтан (C2H4C12)

30

Диэтиловый эфир (С4Н10О)

31

Изобутан (i-C4H10)

32

Изобутилен (i-C4H8)

33

Изопрен (С5Н8)

34

Керосин (С4Н9ОН)

35

Метан (CH4)

36

Метанол (СН3ОН)

37

н-октан (С8Н18)

38

Нонан (С9Н20)

39

Оксид Пропилена (C3H6O)

40

Оксид этилена (С2Н4О)

41

Пентан (C5H12)

42

Пропан (С3Н8)

43

Пропан-Бутан

44

пропанол (изопропанол, изопропиловый спирт) (C3H8OH)

45

Пропилен (СзН6)

46

Стирол (С8Н8)

47

Толуол (С7Н8)

48

Уайт-спирит

49

Углеводороды (C1-C12)

50

Углеводороды (C1-C5)

51

Углеводороды (C6-C12)

52

Хлорбензол (С6Н5С1)

53

Циклогексан (C6H12)

54

Циклопентан (C5H10)

55

Циклопропан (С3Н6)

56

Этан (С2Н6)

57

Этанол (С2Н5ОН)

58

Этилацетат (С4Н8O2)

59

Этилбензол (С8Н10)

60

Этилен (С2Н4)

Параметр

Единицы измерения, диапазон измерений

Пределы допускаемой погрешности

Тип блока,

(Тип сенсора)

Взрывоопасные газы (и пары газов) (канал Ex)

от 0 до 20 % НКПР

±5 % НКПР (абсолютная)

Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д4,

(ТК)

(ПП)

(ЭХ)

(ИК)

от 0 до 50 % НКПР

±5 % НКПР (абсолютная)

от 0 до 100 % НКПР

±5 % НКПР (абсолютная)

от 0 до 500 мг/м³

±10 % (приведенная)

от 0 до 1000 мг/м³

±10 % (приведенная)

от 0 до 2500 мг/м³

±10 % (приведенная)

от 0 до 100% об.д.

±1 % об.д. (абсолютная)

Концентрация токсичного газового компонента в воздухе для веществ, содержащихся в таблице 5

от 0 до ВПИ¹

В таблице 5

Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д4,

(ЭХ)

Массовая концентрация хладонов 12, 22, 30, 40,114В2. R125, R134a, 141b

от 0 до 25 г/м³

±10 %

(приведенная)

±10 %

(приведенная)

Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д3,

(ИК)

(ПП)

от 0 до 2500

млн^-1

Объемная доля О₂

от 0 до 30 % об.д.

±1 % об.д. (абсолютная)

Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д4,

(ЭХ)

Объемная доля О₂

от 0 до 25 % об.д.

±1 % об.д. (абсолютная)

Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д4,

(ЭХ)

Объемная доля SF₆

от 0 до 1000

млн^-1

±10 % (приведенная)

Сигма-03М.Д3,

(ИК)

Объемная доля СО₂

от 0 до 5 % об.д.

±10 % (приведенная)

±10 % (приведенная)

Сигма-03М.Д1 Сигма-03М.Д2

Сигма-03М.Д3 Сигма-03М.Д4,

Контролируемый компонент, химическая формула

Диапазон измерений объемной доли, млн^-1

Диапазон измерений массовой концентрации, мг/м³

Пределы допускаемой приведенной¹⁾ погрешности, %

Оксид углерода (СО)

от 0 до 200

от 0 до 250

±10

от 0 до 500

от 0 до 500

±10

от 0 до 1000

от 0 до 1000

±10

от 0 до 2000

от 0 до 2000

±10

Аммиак (NH₃)

от 0 до 100

от 0 до 100

±10

от 0 до 1000

от 0 до 1000

±10

Сероводород (H₂S)

от 0 до 50

от 0 до 50

±10

от 0 до 100

от 0 до 200

±10

от 0 до 500

от 0 до 700

±10

от 0 до 2000

от 0 до 2500

±10

Диоксид серы (SO₂)

от 0 до 20

от 0 до 50

±10

от 0 до 100

от 0 до 250

±10

Оксид азота (NO)

от 0 до 25

от 0 до 25

±10

от 0 до 100

от 0 до 100

±10

Диоксид азота (NO₂)

от 0 до 20

от 0 до 20

±10

Хлор (Cl₂)

от 0 до 20

от 0 до 20

±10

Хлороводород (HCl)

от 0 до 20

от 0 до 25

±10

Формальдегид (CH₂O)

от 0 до 10

от 0 до 10

±10

Озон (O₃)

от 0 до 1,0

от 0 до 1,0

±10

от 0 до 5

от 0 до 5

±10

Водород (H₂)

от 0 до 40000

от 0 до 2500

±10

от 0 до 4000

от 0 до 250

±10

от 0 до 1000

от 0 до 50

±10

Метанол (СН₃ОН)

от 0 до 200

от 0 до 2500

±10
